圧縮試験エアークッションフィルム再生50％

実施日:2024/9/4
実施場所:あいち産業技術センター（刈谷）
試験目的：耐圧性能の計測
試験体:エアークッションフィルム再生50％ RAC100H

試験環境

緩衝材を試験機で圧縮し、緩衝材が音を出して破裂した際の負荷最大値を求める。
圧縮スピード:60mm/s
サンプル:
1.RAC100H(空気量多め) 　厚み約35mm ファンボリューム5 スピード10
2.RAC100H(空気量少なめ) 厚み約25mm ファンボリューム3.5 スピード10

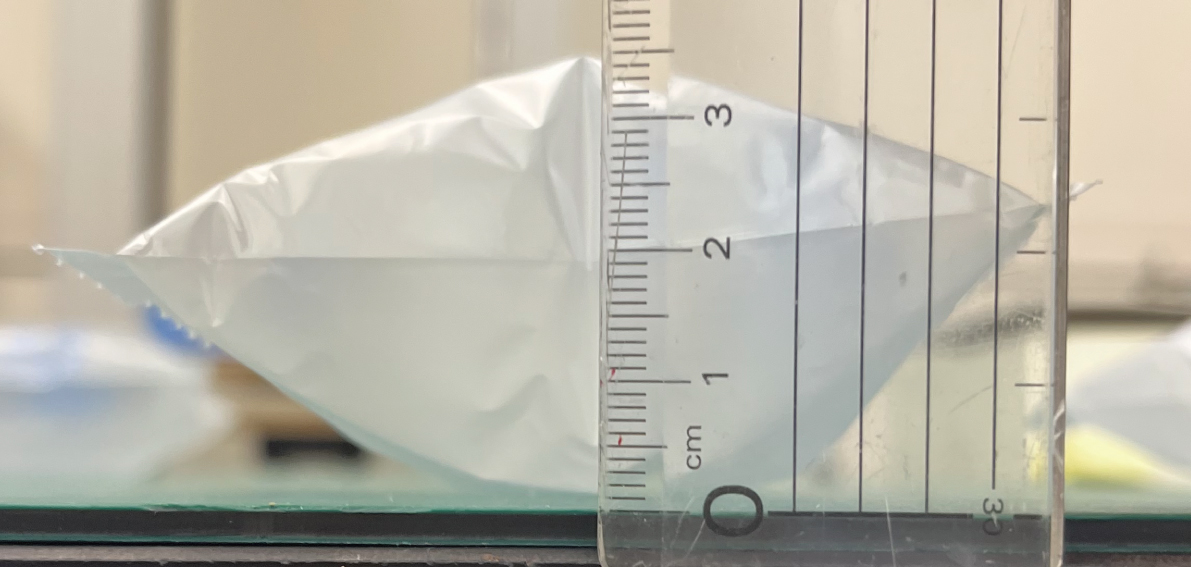

1.RAC100H(空気量多め)

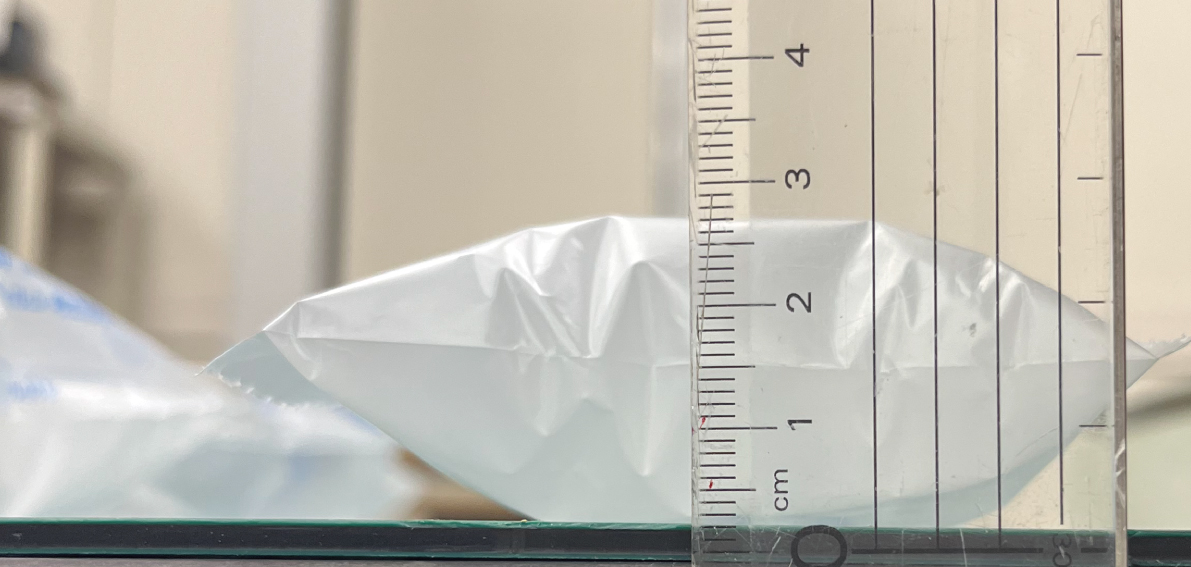

2.RAC100H(空気量少なめ)

以下の試験結果は、1(kN)9.8(m/s^2)102.04kgという関係に基づき、0.01kNあたり約1kgの耐圧性能があると仮定して記載している。

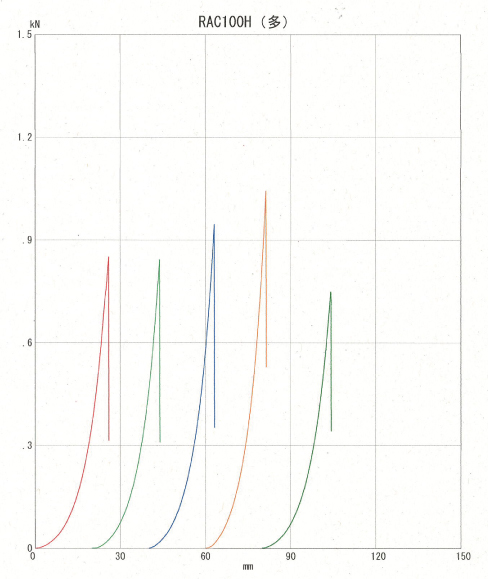

1.RAC100H(空気量多め)

平均値は約88kgの耐圧性能を持っており、平均値と最小値の値が大きく離れていないため、安定した耐圧性能があると言える。

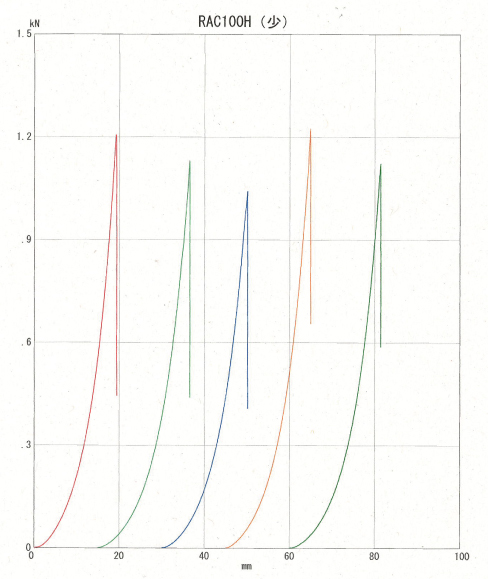

2.RAC100H(空気量少なめ)

平均値は約114kgの耐圧性能を持っており、平均値と最小値の値が大きく離れていないため、安定した耐圧性能があると言える。

考察時に記載する数値は、計測値の平均値を用いる。

RAC100H(空気量多め) は約88kg、（空気量少なめ）は約114kgの耐圧性能を安定的に出しており、緩衝材としての耐圧性能が十分であることがわかった。

※前回、同条件で検査したACF100の圧縮試験データ
耐圧の平均値
ACF100（多）約76kg
ACF100（少）約139kg

●試験に関する成績書が必要な場合、お問い合わせフォームよりご連絡ください。
